一、概述。

HYD—Ⅲ系列波形擋水板，廣泛適用于紡織、輕工、化工、煙草、電子及各種民用空調噴淋室。作為水與空氣分離的關鍵設備，阻擋噴淋室的水滴隨送風逸出，降低過水率。它質輕、不銹、耐腐蝕，具有流線型形狀、阻力小，水氣分離效果好、結構簡單、裝卸沖洗方便。根據用戶需求，設置多種間距，可供送風空氣帶走，適量微小水滴，以提高空調降溫加濕效果。

二、結構、型號和規格。

1、結構

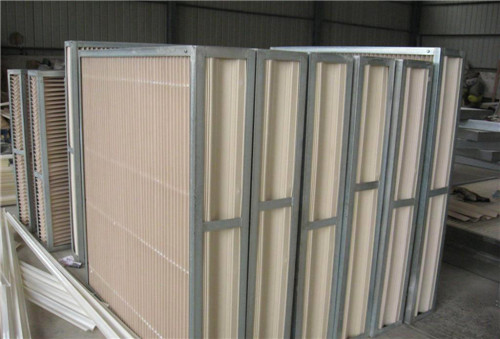

HYD—Ⅲ系列波形擋水板主要由金屬框架，若干等距排列的擋水板及上封板組成。其外形尺寸寬度B和高度H，即金屬框架的外形尺寸與空調噴淋室的寬度BO和HO相關（見圖二、三），在金屬框架內，設置若干組波形玻璃鋼或ABS板片組，板片與板片之間采用不銹鋼螺栓及塑料隔套連接組裝（見圖一）。擋板水板高度H＜3000mm時，使用單層框架或整塊式的擋水板；擋水板高度H≥3000mm時，使用雙層框架，擋水板在高度方向-分為二，中間設置積水盤及排水管（排水管設置在出風側）；擋水板下部則放置在磚墩上或放置在特制的丁型預制板上。兩側則與空調噴淋室側墻固定并密封。擋水板的頂部比空調噴淋室頂板底低40mm,在擋水板安裝完畢后，用專用的帶橡皮插板插入密封。（見圖四）。

2、規格型號

HYD-Ⅲ-B×H-□

擋水板板與板間距

擋水板寬度B和高度H

設計序號：第三次設計

產品代號：華翼?yè)跛?

擋水板的外形尺寸即金屬框架的外型尺寸均以毫米為單位，其寬度比空調噴淋室設計凈寬度BO小于50mm,高度H在使用磚墩時，比空調噴淋室高度HO（即頂板底至水池頂?shù)拇怪本嚯x）大90mm，在使用勹形板時比HO小110mm。

擋水板板與板間距分別為22、26、30三種。其阻力系數、過水量見表一。

表一：HYD—Ⅲ系列波形擋水板不同間距的阻力系數及過水量。

擋水板阻力計算公式為：h=0.6×s×v²

式中：h—空氣流經擋水板的阻力（Pa）

V—空氣通過擋水板的迎面風速（m/s）

S—擋水板的阻力系數。

例：現有一空調噴淋室寬BO=3100，凈高HO=2900mm,用于棉紡車間，請選擇擋水板型號規格。

擋水板的寬度B=BO-50=3100-50=3050mm

擋水板的高度，下部使用磚墩時H=HO+90=2900+90=2990mm

下部使用勹型板時H=HO-110=2900-110=2790mm

棉紡細紗車間屬于中濕車間擋水板間距選用26mm.

該空調擋水板型號規格表示為HYD—Ⅲ—B3050×H2990(或H2790)—26。

三、安裝

1、由于土建施工建筑尺寸誤差較大，故在安裝擋水板時，在其安裝的兩側坪面和上、下，建筑面必須用水泥砂漿找平，以調整建筑尺寸誤差。（見圖二、三）

2、噴淋室兩側墻內，建議在安裝擋水板的部位，各預埋50×5帶尾扁鋼4件，安裝時先將擋水板金屬框架正確定位，其兩側即可與預埋扁鋼焊接固定，然后用水泥砂漿將框架與側墻之間的縫隙從兩邊充填粉平。（見圖二、三）

3、擋水板下部放置在磚墩（或混凝土墩）時，其下部必須浸泡在水池水位下100mm,以防止空氣中的水滴從擋水板下部逸出，擋水板下部放置在預制的鋼筋混凝土勹形板上時，其下部高出水池水位100mm，因有勹形板的遮擋，積水或帶水滴的空氣均不會逸出（見圖二、三）。

4、擋水板上部與噴淋室頂板之間較難密封，為拆卸方便，使用帶橡皮的“上封板”（見圖四），擋水板上部與噴淋室頂板留出40mm的間隙，當擋水板安裝定位后，將“上封板”自進風方向插入間隙即可。

四、維護

1、在日常運行中，應定期在出風側觀察、檢查，如發現有大的過水現象，應及時查找原因，調整修復過大的擋水板間距，修補四周漏縫，清除積水盤及排水管中阻塞的纖塵，使其排水暢通等。

2、在運行期間，每周或每月定期沖洗擋水板間隙中纖塵雜質，使其清潔暢通。

3、每2-3年應逐組逐塊拆下?lián)跛?，徹底清洗并更換個別破損的擋水板后重裝。
