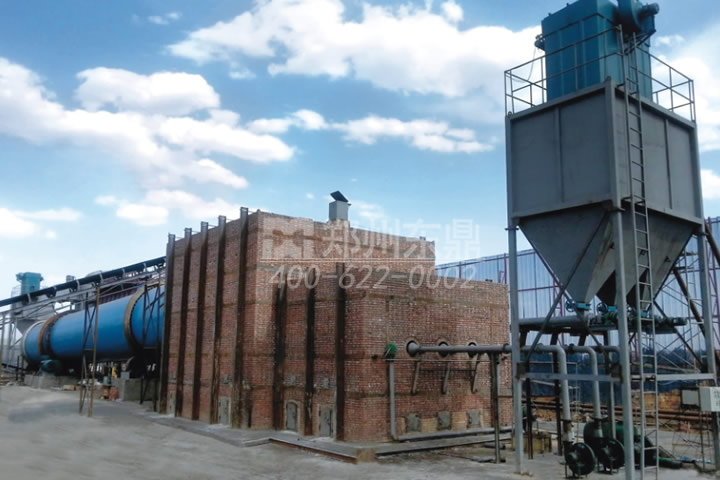

煤炭烘干機簡介

        煤炭烘干機產品適用于處理含水高、粒度細、粘度大的煤泥、浮選尾煤、混煤、壓濾尾煤、末精煤、中煤、或精礦粉物料以及內水高、燃點低、揮發分高的低階褐煤、蒙煤等物料。系統的設計充分考慮了干燥入料的性質，在筒體內部結構上做了特殊設計，不僅提高了熱效率，而且有效避免了煤炭物料在干燥機內的粘泥和過干燥現象。目前我公司煤炭干燥系統已形成規?；?、大型化，系列化的節能環保型的干燥系統，已有30多種系列產品，并有不同的干燥機內部結構，以保證烘干效果。干燥設備直徑從Φ1.6~Φ4.5米，長度從15米~30米各種規格，日處理量從200~3000噸，入料水分40±5%，干燥水分可降至10±2%，甚至更低。

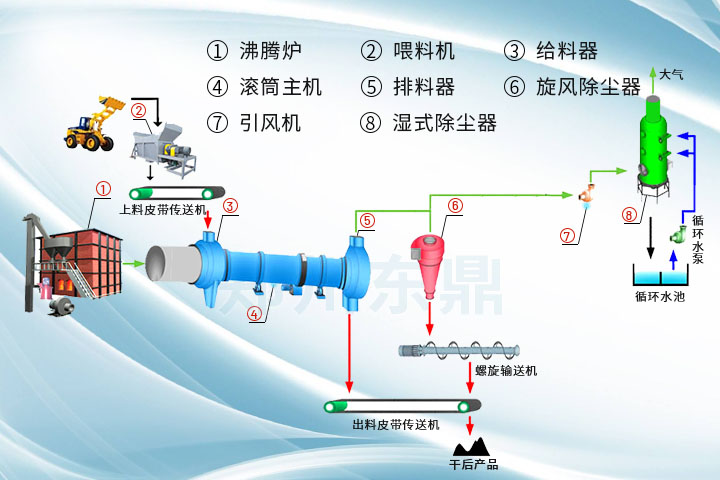

煤炭烘干機工藝流程

物料 先輸送至螺旋推進器，然后推入滾筒干燥機后由大傾角導料板（1區間）將其迅速導向傾斜揚料板（2區間），并隨滾筒的轉動和筒體的傾斜度，被自筒底提至筒頂而落下，形成“料幕”，高溫?zé)煔鈴闹写┻^使?jié)裎锪项A(yù)熱并蒸發部分水分，當物料又被提起、灑落重復幾次后，移動到活動蓖條式翼板（3區間）段，預熱過的活動蓖條式翼板夾帶物料提起灑落重復多次，與物料形成傳導和對流質熱交換，當物料移動到第四區間即帶有清掃裝置的圓弧形揚料板時，物料在滾筒內的 低處時，就將清掃鏈條壓在 下面，同時將鏈條在上部空間接受的熱量傳遞給物料，隨滾筒的轉動，物料又被提起、灑落，再次與煙氣進行較為充分的質熱交換。同時，圓弧內側的清掃鏈條自動滑下，把揚料板內壁粘附的物料清掃下來，當清掃鏈條隨滾筒轉過垂線以后又在圓弧形揚料板背面拖動將粘附在揚料板外壁的物料清掃下來。隨滾筒的不斷回轉，清掃裝置配合圓弧形揚料板重復上述過程，即提升物料、灑落物料、清掃揚料板內壁、清掃揚料板外壁、清掃鏈條又被埋在物料中再重復提升，不斷進行質熱交換。物料中的水分也就不斷被蒸發，當物料移動到第五區間時，一部分物料已經干燥便從揚料板蓖條的間隙漏下，不再參與提升，另一種濕的物料仍然留在揚料板圓弧內，被提升、灑落、干燥。物料到達第六區間時，物料與煙氣基本完成質熱交換，物料成為干后產品，煙氣成為廢氣，為減少揚塵，第六區間不設揚料板，使物料滑落至排料箱，完成整個干燥過程。

煤炭烘干機主要特點

1、干燥機抗過載能力強，處理量大，燃料消耗少，干燥成本低；
2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、烘干機實現了 “ 零水平推力 ” ，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、烘干機采用 “ 調心式托輪裝置 ” ，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、可根據用戶要求控制產品粒度和水分，烘干煤泥時產品水分可達 8% 以下，粒度可控制在 8mm 以下；
9、可根據不同的煤炭物料性質（物料、水分、灰分、粒度組成）改變運行參數，使物料在干燥機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分。
